ЗАГРАДИТЕЛЬНЫЙ ОГОНЬ СВЕТОДИОДНЫЙ

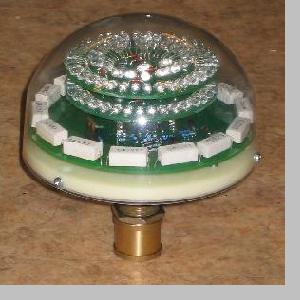

СОВРЕМЕННЫЙ ЗАГРАДИТЕЛЬНЫЙ ОГОНЬ СВЕТОДИОДНЫЙ ЗОС-3:

  • энергосберегающий
  • минимальная мощность потребления (4 Вт)
  • малогабаритный
  • ударопрочный
  • обтекаемой формы
  • легкий (вес менее 1 кг)
  • простой в монтаже
  • электропитание 220В/(24-48)В AC, 48В DC.
  • устойчив к низким температурам за счёт термодинамического равновесия или автоматического подогрева
  • всеклиматическое применение
  • сертифицирован МАК
    •

    Заградительный огоньНАЗНАЧЕНИЕ
    Заградительный огонь ЗОС-3 предназначен для световой маркировки неподвижных высотных объектов (здания, башни, трубы, мачты, ретрансляторы и т.п.) и замены огней на лампах накаливания ЗОМ.



    ПРЕИМУЩЕСТВА
    ЗОС-3 отличается от огня на лампе накаливания в тысячу раз большей долговечностью, улучшенными параметрами основного луча, сокращением энергопотребления (в 30 раз) и эксплуатационных расходов (в 40-50 раз). Обеспечена простота монтажа и подключения огня.

    Вернуться к главной странице

    Заградительный огонь

    ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

  • Термодинамическая конструкция огня исключает образование льда, инея и других осадков на защитном колпаке огня при отрицательных температурах воздуха без необходимого в обычной конструкции подогрева внутреннего объема огня;

  • Электрическая схема исключает полный (катастрофический) отказ;
  • Дополнительный резерв по количеству светодиодов – сила света огня превышает нормируемую на 30-50 процентов;
  • Исключительная надежность: 1 - выход из строя любого из светодиодов не приводит к отключению других; 2 - отсутствует преобразователь питающего напряжения (вторичный источник питания);
  • Грозовая защита и защита от импульсных скачков сетевого напряжения.

    • КОНСТРУКЦИЯ
    Заградительный огонь выполнен в малогабаритном корпусе с защитным колпаком из прозрачного ударопрочного поликарбоната оптического качества в антивандальном исполнении. Термодинамические свойства огня достигаются особой конструкцией колпака. Такой огонь является эквивалентной заменой огню с автоматическим подогревом.
    Корпус обтекаемой формы, без выступов, исключает задержание снега на защитном колпаке.
    Огонь монтируется на объекте размещения на вертикальную металлическую трубу с резьбой G3/4.
    Диаметр (высота) огня – 158 (140)мм, масса - менее 1 кг.
    Степень защиты корпуса от проникновения пыли и влаги - IP54.
    Технические решения защищены патентами.

    Заградительный огонь

    Заградительный огонь
    По отдельному заказу заградительные огни комплектуются блоком управления (БУ), обеспечивающем в автоматическом режиме следующие функции (по выбору):
    1. Включение/ выключение огней от фотореле или таймера – режим “день/ночь”;
    2. Коммутацию основного/резервного питания;
    3. Коммутацию основной/резервной группы огней;
    4. Световая и/или звуковая сигнализация.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Параметры огня соответствуют требованиям Межгосударственного авиационного комитета (МАК), Федеральных авиационных правил, РЭГА РФ, ИКАО.
    Световые параметры:
  • излучение постоянное, всенаправленное, красного цвета с координатами цветности в области цветового графика МКО(1931), ограниченной локусом и линиями: у=0,335; у=0,980-х.
  • сила света диаграммы направленности, не менее:
    10 кд в пределах углов возвышения (6-10)° - огонь типа А;
    20 кд в пределах углов возвышения (6-10)° - огонь типа Б;
    32 кд в пределах углов возвышения (6-10)° - огонь типа В;
    4 кд в пределах углов (-6...+50)° в вертикальной плоскости.

    • Электропитание:
    220В, (24-48)В переменного тока частоты 50Гц;
    48В постоянного тока.
    По заказу возможен другой вариант исполнения.

    Мощность потребления, не более:
  • 4Вт - термодинамическая конструкция огня;
  • 15Вт при температуре окружающей среды в интервале (-3,+50)°С;
        40Вт при температуре ниже -3°С - для исполнения с нагревателем.

    Класс защиты по электробезопасности – I (220В АС); III (24-36В АС, 48В DC).

    Степень защиты корпуса - IP54.

    Устойчивость к внешним воздействующим факторам:
  • температура окружающего воздуха в интервале ±50°С;
  • относительная влажность воздуха 95% (при 25°С);
  • давление воздуха 800-596 мм рт.ст.;
  • дождь, снег, иней, динамическая пыль, резкое изменение температуры ("тепловой удар"), коррозионно-активные реагенты, солнечное излучение, ветровая нагрузка (скорость ветра до 50 м/c).

    • Заградительный огонь Параметры надёжности:
  • срок службы - более 10 лет;
  • гарантийный срок эксплуатации и хранения - 3 года.

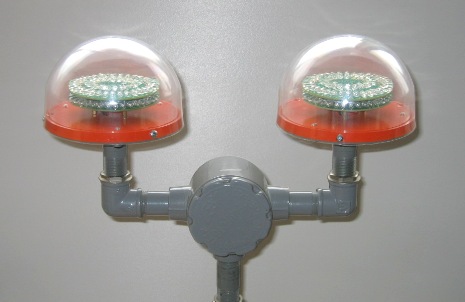

    • Выпускается сдвоенный огонь ЗОС3-С.
    В варианте сдвоенного огня реализована функция автоматического включения резервного огня с индикацией отказа основного
    на диспетчерском пункте (ЗОС3-С/КОМ).

    Заградительные огни ЗОС и системы световой маркировки имеют многолетнюю, более 10 лет, практику и широкую географию эксплуатации, установлены на объектах многих предприятий и организаций, в том числе: ОАО “Ростелеком”, ОАО “Уралсвязьинформ”, ОАО “Транснефть”, ОАО "Сахатранснефтегаз", ОАО "Метафракс", ЗАО "Белспецэнерго", ОАО “Нафтан”, Аэропорт “Домодедово”, Аэропорт “Внуково”, Аэропорт “Шереметьево", ОАО "МОЭК".
