СВЕТОДИОДНЫЕ ДОРОЖНЫЕ СВЕТОФОРЫ


Общее преимущество всех конструкций светофоров фирмы -
•   защитное стекло из бесцветного поликарбоната - "антивандальное" исполнение, исключает ложный сигнал при солнечной засветке (фантом);
•   улучшенные световые характеристики - высокая равномерность излучения по апертуре, повышенная дальность видимости.

СВЕТОФОРЫ
в алюминиевом корпусе

ПРЕИМУЩЕСТВА

•   корпус - особый дизайн (глубина 80 мм), ограненная форма козырька, повышенная прочность и атмосферостойкость;
•   простота обслуживания, энергосбережение, малая вероятность отказа;
•   срок службы более 10 лет;
•   гарантия 5 лет.







Back to the main page

СВЕТОФОРЫ
в корпусе из поликарбоната


ПРЕИМУЩЕСТВА
•   корпус и элементы крепления -
      обеспечивают простоту монтажа и подключения светофора,
      изготовлены из качественного, высокой механической прочности поликарбоната, исключающего коррозию.
•   конструкция сигнального модуля -

      исключает влияние отказов отдельных светодиодов на восприятие сигнала,
      обеспечивает быструю смену и средний срок службы более 10 лет.
•   температура эксплуатации соответствует температуре воздуха в интервале (-60;+60)°С.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Светофортранспортныйпешеходный
Длина волны сигнала, нмкрасный 630, желтый 592, зеленый 505
Световая апертура, мм300200200
Минимальная сила света сигналов, кд:
красный300200100
желтый400300 -
зеленый300200100
Угол наблюдения (оптимальный)20°
Напряжение питания220 VAC (190-250 VAC)
Предельная мощность потребления, Вт1085
Фактор мощности (минимальный)0.9
THD (наибольший), %202015
Температура эксплуатации и хранения±60°C
Степень защиты от пыли и влагиIP54
Средний срок службы10 лет
Гарантийный срок5 лет

Конструкция светодиодных светофоров усовершенствована с учетом многолетнего опыта эксплуатации, отличается простотой обслуживания и надёжностью.
Электрическая схема обладает низким коэффициентом гармонических искажений (THD), высоким фактором мощности, обеспечивает защиту от перепадов сетевого напряжения и электрических помех, исключает полный (катастрофический) отказ.

Светофоры соответствуют требованиям ГОСТ Р 52282-2004 и Европейского стандарта EN 12368.
Светофоры разработаны по техническим требованиям ГИБДД МВД РФ
Сертификат соответствия НИЦ ГИБДД МВД РФ №РОСС RU.MT18.H00248
2000 светофоров установлены в Москве - 10 лет бесперебойной работы

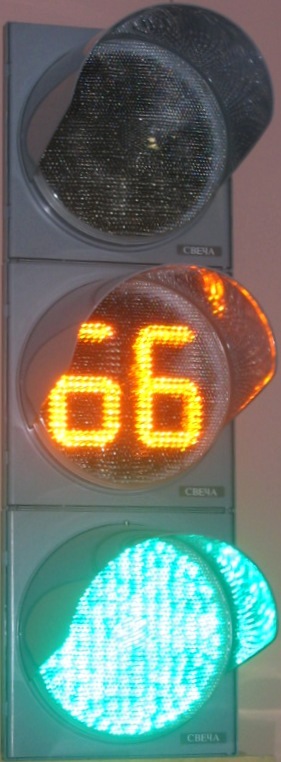

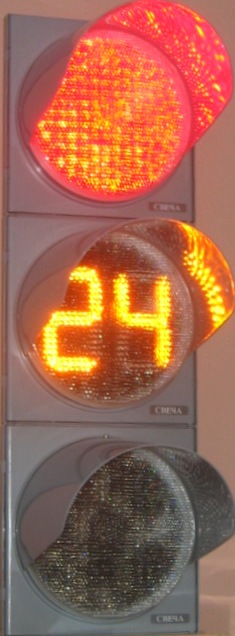

СВЕТОДИОДНЫЕ СВЕТОФОРЫ с обратным отсчётом времени

Светофоры с обратным отсчетом времени помимо сигналов светофора отображают время, остающееся до окончания и начала фазы движения.






    Светофоры отличаются улучшенным дизайном, высокой надежностью и простотой эксплуатации.
    Таймер светофора автоматически определяет временные параметры управляющего контроллера, не требует настройки и совместим с любым типом контроллера.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫСВЕТОФОР
транспортныйпешеходный
сила света сигнала отсчёта300 кд
угол наблюдения20 град
световая апертура300 мм
дальность наблюдения сигнала отсчёта80 м
мощность потребления таймера не более, Вт8
температурный диапазон эксплуатации-45°C...+55°C
габаритные размеры, мм
металлический корпус375x1125x280375x750x220
поликарбонатный корпус359x1110x528359x894x528
масса не более, кг
металлический корпус1510
поликарбонатный корпус128



ТРАНСПОРТНЫЙ СВЕТОДИОДНЫЙ СВЕТОФОР Т.4 (Т.4ж) - движение по реверсивной полосе

В отличие от имеющихся конструкций в одном корпусе светофора реализованы сигналы: движение разрешено; движение запрещено; съезд с реверсивной полосы.
Управление светофором осуществляется через штатный контроллер.
Материал корпуса – сплав алюминия, защитное стекло - поликарбонат.
Электропитание (основной вариант): напряжение 36В переменного тока частоты 50Гц.
Световая апертура 560x600 мм, масса – не более 6 кг.




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Осевая сила света сигналов, не менее: красный - 200кд, зелёный (жёлтый) - 140кд.
Угол наблюдения (оптимальный) - 20°.
Координаты цветности излучения сигналов соответствуют ГОСТ Р 52582-2004.
Средняя мощность потребления - 20 Вт.
Средний срок службы - 10 лет, гарантийный срок - 2 года.
Температура эксплуатации соответствует температуре воздуха в интервале (-60;+60)°С.
Светофор устойчив к повышенной влажности, коррозионно-активным реагентам, солнечному излучению, инею, ветровой нагрузке (скорость ветра до 150 км/ч).
Степень защиты корпуса - IP54.



ДРУГИЕ СВЕТОФОРЫ...

КОМПЛЕКС: СВЕТОДИОДНЫЕ СВЕТОФОРЫ С КОНТРОЛЛЕРОМ
(рабочее напряжение 24 В)

НАЗНАЧЕНИЕ И ПРЕИМУЩЕСТВА
Комплектация светофорных объектов для регулирования движения транспорта и пешеходов комплексом из контроллера и светофоров.
В результате прогресса параметров светодиодов и успешной, десятилетней эксплуатации светодиодных светофоров разработано новое поколение светофоров и контроллеров с выходным напряжением 24В, что обеспечивает:
•   высокую надежность, повышенную электрическую прочность светофора и пониженную стоимость контроллера;
•   техническое обслуживание без снятия рабочего напряжения;
•   автономное электропитание - аккумуляторное или от солнечных панелей;
•   электробезопасность и эксплуатацию в условиях повышенной влажности (туннели, прибрежные или с частыми наводнениями районы и т.п.);
•   использование существующих кабельных сетей и, в новых проектах, кабеля без двойной изоляции;
•   комплектную поставку светофоров с контроллером и снижение в связи с этим стоимости изделия.

СПРАВКА ПО СВЕТОДИОДНЫМ СВЕТОФОРАМ
Основное отличие от конструкции аналогичных светодиодных светофоров - напряжение питания 24В.
Светофоры производятся в соответствии с ТУ 5217-002-18126472-97.
Сертификат соответствия № РОСС RU.MT18.H00248.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНТРОЛЛЕРА
Корпус стальной, со специальным покрытием из полиэстера, цвет – светло-серый (RAL 7032).
Средние размеры – 600x500x250 мм; средняя масса – 11,5 кг. Монтаж на стене, столбе или пилляре.
Электропитание: напряжение (85-264)В переменного тока частоты (47-63)Гц. Выходное напряжение - 24В постоянного тока.
Работа с аварийным источником питания (аккумулятором).
Мощность потребления - не более 40Вт.
Режимы работы: ручное управление; удаленный контроль; запрос от пешеходов.
Регулирование яркости сигналов светофора в зависимости от времени суток (региона).
Количество выходных каналов - до 32; выходной ток каждого канала - до 5А.
Точность хода часов реального времени ±1 минута в месяц.
Количество регулируемых фаз движения - до 8. Устанавливаемое время фазы - от 1 до 32000 с.
Режимы: - «кругом красный»; - «желтый мигающий».
Температура воздуха: при эксплуатации - (-50;+50)°С; при хранении и транспортировании - (-25;+85)°С. Относительная влажность 95%.
Помехоустойчивость (по EC 801-2,-3,-4,-5) - EN 50082-2. Степень защиты корпуса - не ниже IP65.

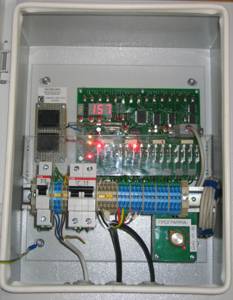

КОНТРОЛЛЕР СВЕТОФОРНЫЙ ЛОКАЛЬНЫЙ ДЕТЕРМИНИРОВАННЫЙ КСЛД-1

Контроллер предназначен для управления светодиодными светофорами на локальных объектах с детерминированной схемой организации движения.

КОНСТРУКЦИЯ:
управление движением -автоматическое (циклическое);
настройка схемы -ручная;
независимых каналов -15;
корпус / степень защиты -шкаф 500х300х100мм / IP54;
размещение -на столбе или стене;
климатическое исполнение -УХЛ1 (-40 +60)°С;
подключение -3-5 кабеля диаметром не более 12мм;
ремонтопригодность -не более 1 ч.


ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ:
сеть питания -однофазная 220В / 50Гц;
ток канала -не более 2А;
мощность потребления -не более 30Вт (без нагрузки);
класс защиты по
электробезопасности -
II.

ДЕТЕРМИНАНТ УПРАВЛЕНИЯ:
программ управления -4;
количество тактов -866;
длительность такта (цикла) -0,5 (433) с.
работа от ВПУ, ТВП -по заказу.

СВЕТОФОР Т.5 - регулирование движения трамваев

ПРЕИМУЩЕСТВА
Снижение эксплуатационных расходов и увеличение безопасности участников дорожного движения за счёт:
   увеличения в сто раз долговечности;
   уменьшения энергопотребления (до пяти раз).

КОНСТРУКЦИЯ
Корпус - стеклокомпозит серого цвета, защитное стекло - бесцветный поликарбонат, стойкий к ультрафиолетовому излучению.
Световая апертура - 100 мм.
Степень защиты корпуса - IP54.
Электропитание: напряжение 220В переменного тока частоты 50Гц.
Габаритные размеры: 550x420x130 мм, масса - не более 9 кг.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Осевая сила света сигналов - не менее 25 кд, цвет излучения - белый.
Координаты цветности излучения сигналов соответствуют стандарту ГОСТ Р 52282-2004:
          х;у=(0,285;0,332), х;у=(0,440;0,432), х;у=(0,440;0,382), х;у=(0,285;0,264).
Среднее энергопотребление светофора - не более 15 Вт.
Средний срок службы - 10 лет, гарантийный срок эксплуатации и хранения – 2 года.
Температура эксплуатации соответствует температуре воздуха в интервале (-60;+60)°С.
Светофоры устойчивы к повышенной влажности, солнечному излучению, инею, коррозионно-активным агентам, ветровой нагрузке (максимальная скорость ветра 150 км/ч).
